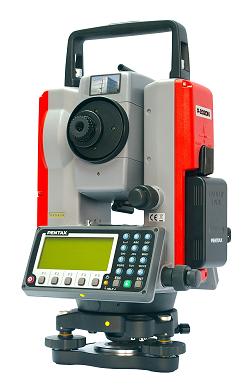

賓得R-202DN系列照相全站儀
|
鎖定目標立現方寸之間
|
|
日本賓得推出的新型R-200DN系列全站儀為賓得技術重大突破的杰作之一，搭載數碼影像系統。另戶外作業更加便捷準確?？奢p松記錄測量目標點并捕捉地物圖像信息，利用電子取景器功能，可以在彩色液晶屏幕上確定目標的概略方向，從而提高作業效率。它擁有高分辨率和對比度，使打印更加輕松！
|
|
|
主要特點
|
* 數碼照像功能：搭載高分辨率數碼相機，可采集測量點附近地物的圖
* 像信息，圖片帶有點標記，方便測量成果的管理和復核
* 1.5英寸TFT彩色液晶監視器及探測器
* 數據傳輸可使用USB連接口和SD卡插槽（SD卡可擴展至1G）
* 免棱鏡測量：除具有棱鏡、反射片測量模式外，還具有免棱鏡測距功能
* 可視激光指示：使照準目標更快、更容易，方便在隧道、夜晚等光線微弱環境中工作
* 絕對編碼度盤：開機無需初始化，重開機角度保持不變
* 數字輸入鍵盤：快速輸入數字、字母及其它特殊字符
* 標準化電池：采用性?xún)r(jià)比高的標準化電池設計，增配方便
* 內置功能強大的PowerTopolite軟件
|
|
功能介紹
激光指向功能
紅色激光指示方便目標照準由于在觀測方向有可見紅色激光，可以用于室內的或室外(陰天)的場所，十分方便。
激光對中
由于激光對中的光點是可見的，并具有十階兩度調節，對中作業就變得十分簡單。發射垂直向下的激光，就可方便地進行對中作業。
在購買儀器時，可以要求改變?yōu)榭蛇x的光學對中器。
更方便簡單的照準操作
鎖定目標立現方寸之間：利用電子取景器功能，可以在彩色液晶屏幕上確定目標的概略方向，從而提高作業效率。 照準目標點的操作變得非常簡單，只需要粗略地將望遠鏡照準目標點，觀察彩色LCD上的圖像就可以了。
|
多種測距類型
除具有270米免棱鏡測距外，還具有棱鏡測距和反射貼片測距。
可擴展存儲
在全站儀的望遠鏡部分，以及激光測距部分，內置了數碼相機的關鍵部分，例如SD存儲卡槽，USB接口，彩色LCD顯示屏，拍攝圖像的光學組件，使其體積小巧緊湊。
寬大顯示屏和鍵盤
裝備有寬大顯示屏和鍵盤，綠底黑字大屏幕，大字符、圖像顯示。實現了簡單明了的數字、字符輸入操作。
IP55級防塵防水性能
可靠的IP55級防塵防水性能
具有5級防塵、5級防水性能，有效防止有害的粉塵堆積，可以消除液體由任何方向潑到外殼的傷害影響 。
絕對編碼器
采用絕對編碼器 操作更加方便
由于具有絕對編碼度盤，在開機后無需再上下轉動測距部及儀器進行垂直度盤和水平度盤初始化。在作業中即使意外關機，開機后再觀測，也無需再尋找基準方向。
全新數碼照相功能應用廣泛
R-200DN系列照相全站儀集成310萬像素數碼相機，外業測量時可以方便地選擇是否打開相機、是否拍攝該點。每一個測量點所拍攝的圖片均記錄著該點點號、代碼、原始數據及坐標，方便內業測量成果的管理、檢核。
利用電子取景器可以粗略地照準目標，然后微調測量，大大減緩測量員眼睛疲勞，并提高作業效率。
|
【R-200DN規格參數】
|
|
|
|
儀器類型
|
R-200DN
|
|
望遠鏡
|
物鏡孔徑
|
45mm(EDM孔徑45mm)
|
|
放大倍率
|
30 ×
|
|
分辨率
|
3 "
|
|
對焦部
|
手動對焦
|
|
數碼相機部
|
感光元件
|
CMOS 310萬
|
|
液晶監視器
|
1.5型TFT彩色LCD ( 帶背景光 )、約12萬畫素
|
|
記錄方式（靜止圖像）
|
JPEG
|
|
記錄像素數（靜止圖像）
|
2048x1536, 1600x1200, 1280x960, 640x480 （像素）
|
|
曝光補償
|
-2EV~+2EV（可以0.5EV級差進行設定）
|
|
白平衡
|
自動/白天/陰天/熒光/白光
|
|
感光度
|
ISO＝100/200/400
|
|
數碼變焦
|
1X/2X/3X
|
|
播放功能
|
有
|
|
記錄媒體
|
內存 (約32MB )、SD存儲卡
|
|
圖像質量
|
★★★( S.優良 )、★★ ( 優良 )、★( 經濟型 )
|
|
通訊口
|
USB2.0 ( USB Mini-B 連接器 )
|
|
焦點距離／視野角／Ｆ值
|
50mm / 8.8°( 對角 ) / F5.6
|
|
測距部
|
激光安全等級
|
3R級/ II級（最大輸出切換方式）
|
|
測
距
范
圍
|
免棱鏡
|
1.5m ～ 270m( 選擇長距離 )
|
|
小棱鏡
|
～ 1100m （能見度40km）
|
|
單棱鏡
|
～ 3400m ( 4500m ) （能見度40km）
|
|
三棱鏡
|
～4500m（5600km）（能見度40km）
|
|
反射貼片
|
1.5m ～ 800m
|
|
精度
|
棱鏡、反射貼片
|
±( 2mm + 2ppm × D )
|
|
免棱鏡
|
± ( 3 mm+ 2ppm × D ) 注（4）
|
|
特殊機能
|
測定·計算
|
Power Topo Lite軟件；DSC
|
|
測角部
|
測角方式
|
絕對旋轉編碼器
|
|
測角精度（標準偏差）
|
2"
|
|
最小表示
|
5" / 1"
|
|
對中
|
可見激光對中/光學對中可選
|
|
日期、時間功能
|
搭載
|
|
基座類型
|
可卸式
|
|
儀器尺寸
|
177mm ( 寬 ) ×343mm ( 高 )×177mm ( 長 )
|
|
儀器重量（含電池）
|
5.4Kg
|
|
儀器內存
|
內存大小
|
30,000點
|
|
通訊接口
|
RS-232C；照片傳輸；USB2.0（USB Mini-B）連接器
|
|
